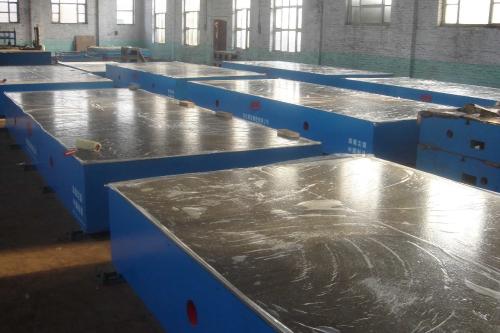

檢測平板在行業內也叫鑄鐵檢驗平板,生產的檢驗平板多用于測量零部件的偏差,并作精度劃線。
檢測平板,鑄鐵檢驗平板,鉗工檢驗平板在使用時要行安裝調試,然后把檢驗平板的工作面擦拭干凈,在確認沒有問題的情況下使用。

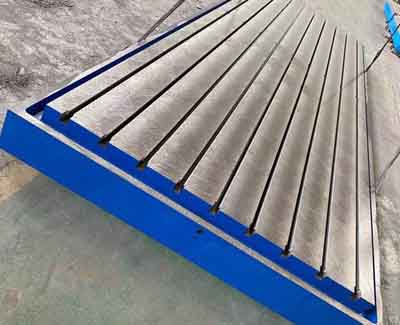

檢測平板又稱
檢驗平臺板,用于檢查零件的尺寸精度或形位偏差,并作精度劃線和測量。檢測平板是檢驗工件及產品的基礎工作平臺,是檢驗工作的重要支柱,檢測平板的質量直接影響被檢測工件及產品的質量,一個好的檢驗平板結構合理、材料優良、制作過程_按著國標標準要求進行生產,運輸、安裝調試也應由人員來進行。檢測平板,適用于零部件檢驗、測量、精度劃線等工作,應用領域?yàn)闄C(jī)械制造行業、科研院所、航空航天等行業。
檢測平板制作材料:采用高強度鑄鐵HT200-HT300 。
檢測平板精度:按鑄鐵平板計量檢定規程00級、0級、1級、2級、3級。
檢測平板制造執行標準:檢驗平板標準GB/T 22095-2008
檢測平板規格:200mm*200mm~4000mm*9000mm。
規格(長×寬)mm
| 精度等級 |
0 | 1 | 2 | 3 |
平面度公差(μm) |
200×200 | 5 | 10 | 20.5 |
|
200×300 | 5.5 | 11 | 22 |
|
300×300 | 5.5 | 11 | 22 |
|
300×400 | 6 | 12 | 24 |
|
400×400 | 6.5 | 12.5 | 25 |
|
400×500 | 6.5 | 13 | 26 | 66 |
500×500 | 6.8 | 14 | 28 | 68 |
400×600 | 7 | 14 | 27.5 | 70 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | 10 | 20 | 40 | 97 |
1000×1200 | 10 | 20.5 | 41 | 103 |
1000×1500 | 11 | 22 | 45 | 112 |
1000×2000 |
| 26 | 52 | 130 |
1500×2000 |
| 28 | 56 | 140 |
2000×2000 |
| 31 | 61 | 153 |
2000×2500 |
| 34 | 67 | 168 |
1500×3000 |
| 35 | 70 | 174 |
2000×3000 |
| 37 | 74 | 184 |
2000×4000 |
| 44 | 88 | 219 |
檢測平板流水線作業介紹
1、檢測平板毛坯:按技術要求制圖紙、按圖紙制作木型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位;
2、檢測平板毛坯回火,達到消除鑄造內應力的目的。
3、檢測平板上機床、按圖紙要求加工、送檢驗科檢驗;
4、檢測平板粗加工后回火,達到消除加工內應力的目的。
5、檢測平板工件調平、人工刮研、檢驗科檢驗;
檢測平板剛度測試裝置由下列部分組成:
1.橫梁:沿平板工作面對角線方向安裝,它應具有足夠的剛性;
2.墊塊:用來支承橫梁;
3.砝碼支座:它安置在平板工作面中央,與橫梁不應有連接;
4.砝碼(載荷) ;
5.扭簧比較儀:安裝在橫梁中部。
6.檢測平板的外觀處理、噴漆、包裝、入庫。
勇銳量具廠家告訴您檢測平板剛度的方法,剛度好不好,事關檢測平板的剛度和承重,它一般是指檢測平板的較高承重變形量,平板的鋼度越高承高量越大。影響檢測平板剛度的因素一般包括:鑄鐵材質、平板安放方法以及平板的布筋設術是否合理。
檢測平板剛度測試方法,在被測平板工作面上裝好測試裝置,在不加砝碼時,將扭簧比較儀的測頭與平板工作面相接觸(為使測量準確,可在測頭與平板工作面之間放一塊薄的量塊,并記下讀數。然后按規定的載荷在支架上施加砝碼,再記下此時扭簧比較儀的讀數。兩次讀數之代數差的值,即為該平板在額定載荷下的撓度值。卸下負載后應觀察扭簧比較儀是否恢復到空載時的讀數,若未能復原,則應分析其原因并重新測試。
