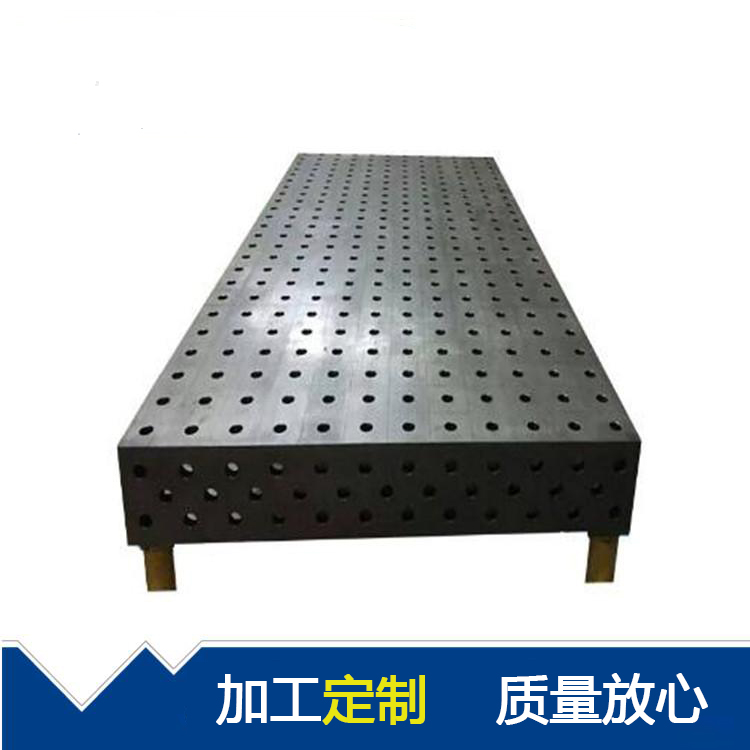

三維柔性焊接平臺適用于機床鋼結構、各種車輛車身制造、自行車摩托車制造、工程機械、框架和箱體、壓力容器、機器人焊接、 鈑金加工、金屬家具、設備裝配、工業管道（法蘭）、檢測系統等行業。



4、堅固耐用：在焊接過程中,僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。工作臺均經過時效處理和特殊加工。通過模塊設計具有互換性,您能在短時間內完成復雜和準確的工裝組合。不論是制作單一零件或者 是裝配組件,這種方式都是非常經濟的。臺面以及各模塊上的網格化的高精度孔,使裝夾達到高準確性和高重復性。



三維柔性焊接平臺規格：

平臺一般尺寸為：
名稱	圖片	編碼	規格（MM）	毛坯重量（KG）	粗加工后重量（KG）	凈重（KG）
三維鋼件平臺		TTK2810001	1000x1000x200	385.00	364.00	322.00
		TTK2810002	1200x1200x200	507.00	481.00	427.00
		TTK2810003	1500x1000x200	550.00	540.00	483.00
		TTK2810004	1500x1500x200	789.00	752.00	676.00
		TTK2810005	2000x1000x200	735.00	670.00	598.00
		TTK2810006	2400x1200x200	955.00	911.00	816.00
		TTK2810007	3000x1500x200	1629.00	1433.00	1285.00
		TTK2810008	4000x2000x200	2743.00	2414.00	2154.00
		TTK2810009	2000x2000x200	1463.30	1314.93	1169.30
		TTK2810010	1200x1000x200	467.55	423.20	373.30
三維鑄件平臺		TTK2810101	1000x1000x200	466.00	412.00	300.00
		TTK2810102	1200x1200x200	610.00	529.00	472.00
		TTK2810103	1500x1000x200	671.00	585.00	525.00
		TTK2810104	1500x1500x200	967.00	849.00	768.00
		TTK2810105	2000x1000x200	821.00	713.00	636.00
		TTK2810106	2400x1200x200	1162.00	1015.00	914.00
		TTK2810107	3000x1500x200	1813.00	1598.00	1452.00
		TTK2810108	4000x2000x200	3273.00	2757.00	2369.40
二維鋼件平臺		TTK2811001	1000x800x150	243.00	224.00	207.00
		TTK2811002	1000x1000x150	283.00	271.00	250.00
		TTK2811003	1200x1200x150	389.00	373.00	344.00
		TTK2811004	1500x1000x150	442.00	403.00	371.00
		TTK2811005	1500x1500x150	622.00	597.00	550.00
		TTK2811006	2000x1000x150	543.00	522.00	480.00
		TTK2811007	2400x1200x150	748.00	720.00	661.00
		TTK2811008	3000x1500x150	1182.80	1139.00	1049.00



三維柔性焊接平臺工藝裝備：
三維：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。
孔系：這套夾具的主要特點是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷能使裝配變得更加快捷方便，定位更準確。
組合：因?yàn)樗懈郊际鞘孪阮A(yù)制好的，可根據產品的需求任意組合及調整。
柔性：因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化，一套夾具可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力（環保和低碳產品）。
焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接很方便、靈活、準確，與傳統的焊接方式進步了許多。



三維柔性焊接平臺的支撐：

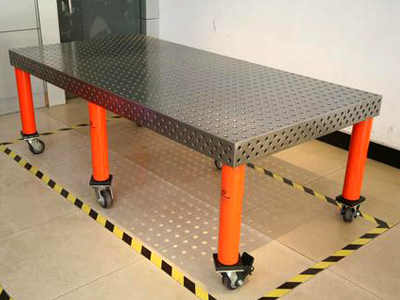

平臺的支撐腳有標準型支撐腳、萬向輪型支撐腳、固定型支撐腳、框架結構型支撐以及液壓升降型支撐等，以適應客戶各種不同的需要，這一系列的設計給使用者提供了很大的方便。
三維柔性焊接平臺的起吊：
用于基礎平臺的吊裝移位，使用時找準平臺的對稱位置，插上兩個快速鎖緊銷并鎖緊，然后慢慢起吊平臺。便于夾具工作臺從事焊接操作時，焊機可靠接地，可很好的保護工作臺不受損，平臺安裝接地器。
