焊接裝配平臺可接受定制,不同規格可供選擇多,具體可用于組裝,檢驗,裝配,測量,鉚焊,焊接,劃線,動力機械試驗等。 其材質為HT200-300;硬度為HB170-240,精度:0-3級;執行標準:JB/T7974-1999。精度:按標準計量檢定規程JJG117-91執行,分為2級、3級、精刨三種。產品尺寸: 4000mm*8000mm以下各種規格,大于此規格可以拼接使用!

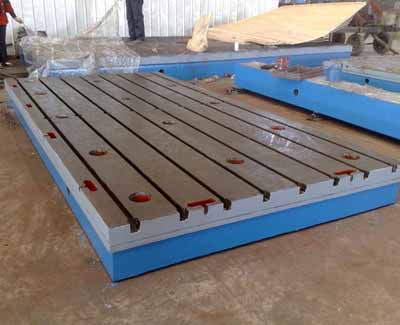

焊接裝配平臺用于工件焊接的的平面基準量具,和鉚焊平板不同,上面沒有孔,工作面為平面或帶T型槽。高強度灰口鑄鐵HT200-250,工作面硬度為HB170-240,鑄件經過兩次人工退火600℃-700℃或自然時效2-3年,去除內應力,精度穩定,耐磨性能好。產品制成加強筋板式,設計結構合理。工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。鑄造表面應型砂且平整,涂漆牢固。精度登記為0級3級的平板工作面上,直徑小于15mm的砂孔允許用相同材料堵塞,其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個,且砂孔之間的間距應不小于80mm。
焊接裝配平臺平板應采用細密的灰口鑄鐵或合金等材料制造,其工作面硬度應為170-220HB。工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra的zui大允許值為5um。工作面的平面度公差見表2的規定。采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定:或者按25mm×25mm正方形面積的接觸點數見表3的規定,且任意25mm×25mm中的接觸點數之間應不大于5點。
焊接裝配平臺一般只要采用正確的方法使用和保放,使用壽命很長,工作面的精度可以保持使用2年以上,精度降低時可以通過調試或刮研工藝恢復,平板本身的使用壽命可以達到50-100年,所以,在使用過程中要注意不要在潮濕,有腐蝕、過高和過低的溫度環境下使用和存放,這樣才可以延長使用壽命,工作質量。為了防止焊接平板(
焊接平臺)發生的變形,在發裝平板時,要將支承支在主支點處。支承時,盡量將平板的工作面調整到水平面內。
焊接裝配平臺的規格:1000x1000—3000x6000,(規格根據需方圖紙制作。)
焊接裝配平臺的精度:按標準計量檢定規程執行,分別為1、2、3精刨三個等級。一般焊接工作中精刨焊接平板是主要采購對象。
焊接裝配平臺平面度計算公式:
000級:1×(1+d/1000)1級:8×(1+d/1000)
00級:2×(1+d/1000)2級:16×(1+d/1000)
0級:4×(1+d/1000)3級:40×(1+d/1000)
勇銳量具廠家生產的
焊接裝配平臺在鑄造工藝上采用技術手法成熟,造出高質量的產品,一般只要采用正確的方法使用和保放,使用壽命很長,工作面的精度可以保持使用2年以上,精度降低時可以通過調試或刮研工藝恢復,平板本身的使用壽命可以達到50-100年,所以,在使用過程中要注意不要在潮濕,有腐蝕、過高和過低的溫度環境下使用和存放,這樣才可以延長使用壽命,工作質量。
